締固め不足はなぜ危険か｜内部振動機・外部振動機の使い分けと施工不良を防ぐ基本

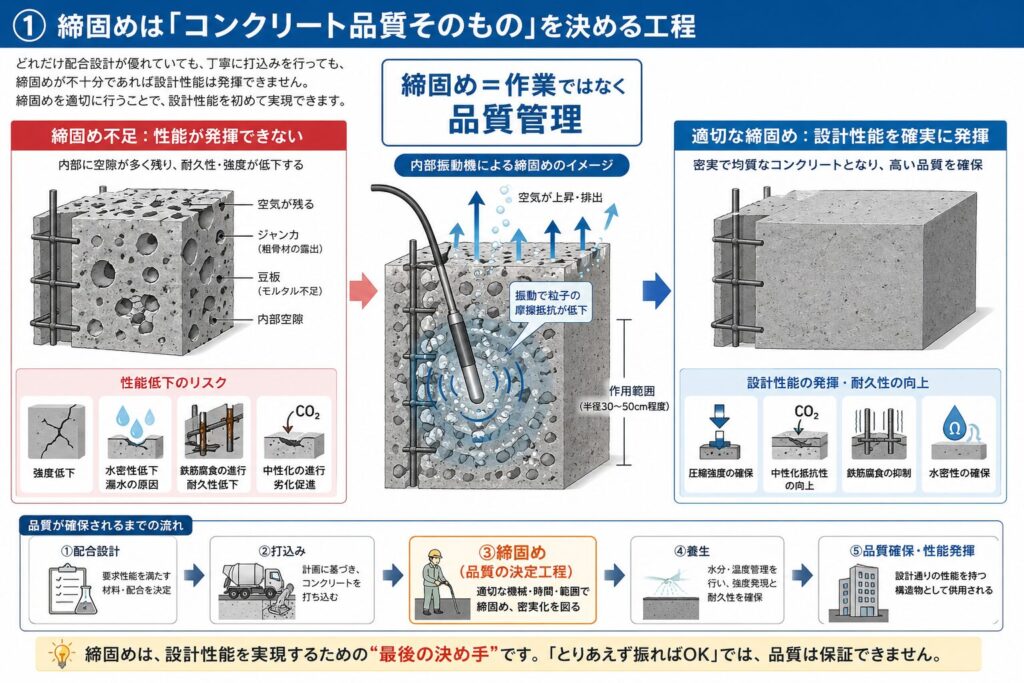

結論｜締固めは「コンクリート品質そのもの」を決める工程

コンクリート施工において、締固めは単なる作業工程ではありません。

出来上がる構造物の品質を最終的に決定づける“核心工程”です。

どれだけ配合設計が優れていても、どれだけ丁寧に打込みを行っても、締固めが不十分であれば、コンクリート内部には空隙が残り、性能は大きく低下します。逆に言えば、締固めを適切に行うことで、設計性能を初めて実現できるとも言えます。

現場では「とりあえずバイブをかけておけばOK」という空気が出やすいですが、これは危険な認識です。締固めは、「どの機械を使うか」「どの程度振動させるか」「どの範囲に作用させるか」を判断する技術行為です。

若手のうちにこの感覚を掴めるかどうかで、施工品質に対する理解が大きく変わります。

締固めは“作業”ではなく“品質管理”である。ここをまず押さえることが重要です。

あわせて読みたい

コンクリート工事の基本｜施工管理で最初に押さえるべき全体像 コンクリート工事は、建築現場の中でも特に「やり直しが効きにくい工事」です。鉄筋や型枠の段階であれば、まだ目で見て直せることもあります。しかし、コンクリートは...

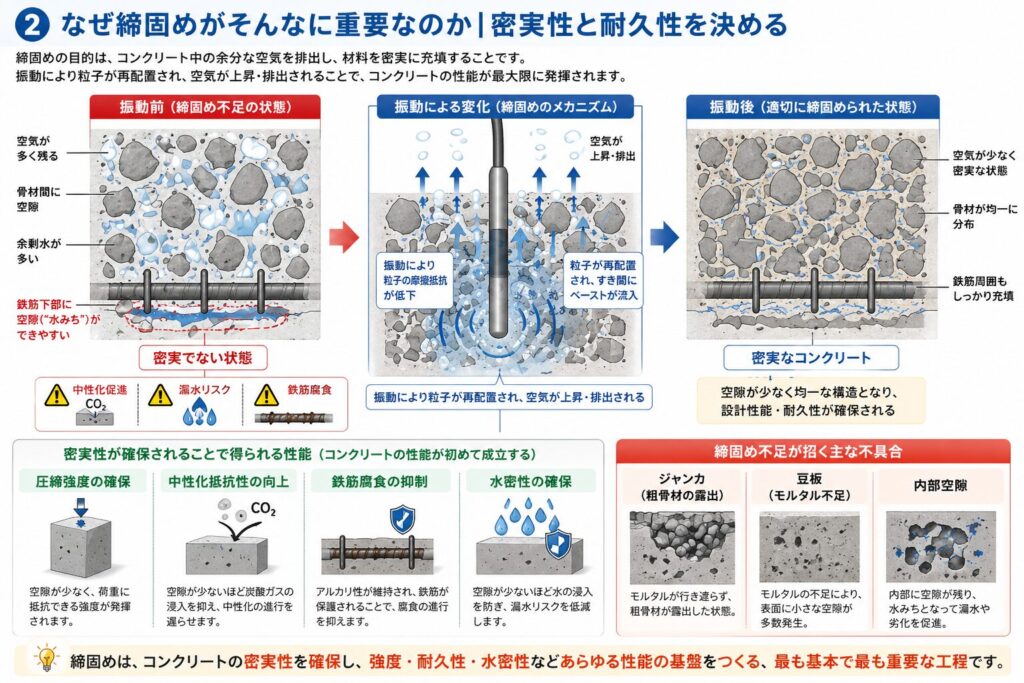

なぜ締固めがそんなに重要なのか｜密実性と耐久性を決める

締固めの目的はシンプルです。コンクリート中の余分な空気を排出し、材料を密実に充填することです。

フレッシュコンクリートは、骨材・セメント・水・空気が混在した状態にあります。

打設されたばかりのコンクリートには水分が多く含まれていますが、水和反応や乾燥に伴い、その中の水分が逸散し、その部分が空隙になります。

これはコンクリートの性質上仕方がないことですが、それに加えて、空気が多分に含まれていると、コンクリートの性能が本来の見込みよりも下がってしまうことになります。

このままでは骨材間に空隙が残り、設計強度や耐久性を発揮できません。
振動を与えることで、粒子同士の摩擦抵抗が一時的に低下し、自己流動に近い状態となって空気が上昇・排出されるという物理現象が起こります。

この「密実性」が確保されることで、以下の性能が初めて成立します。

・圧縮強度の確保
・中性化抵抗性の向上
・鉄筋腐食の抑制
・水密性の確保

逆に締固めが不十分な場合、ジャンカや豆板、内部空隙が発生し、耐久性の低下や漏水、劣化促進の直接原因となります。

特に近年は、長寿命化やLCCの観点から、初期施工の品質がより重要視されています。
締固めは、その中でも最も基本でありながら、最も影響の大きい工程のひとつです。

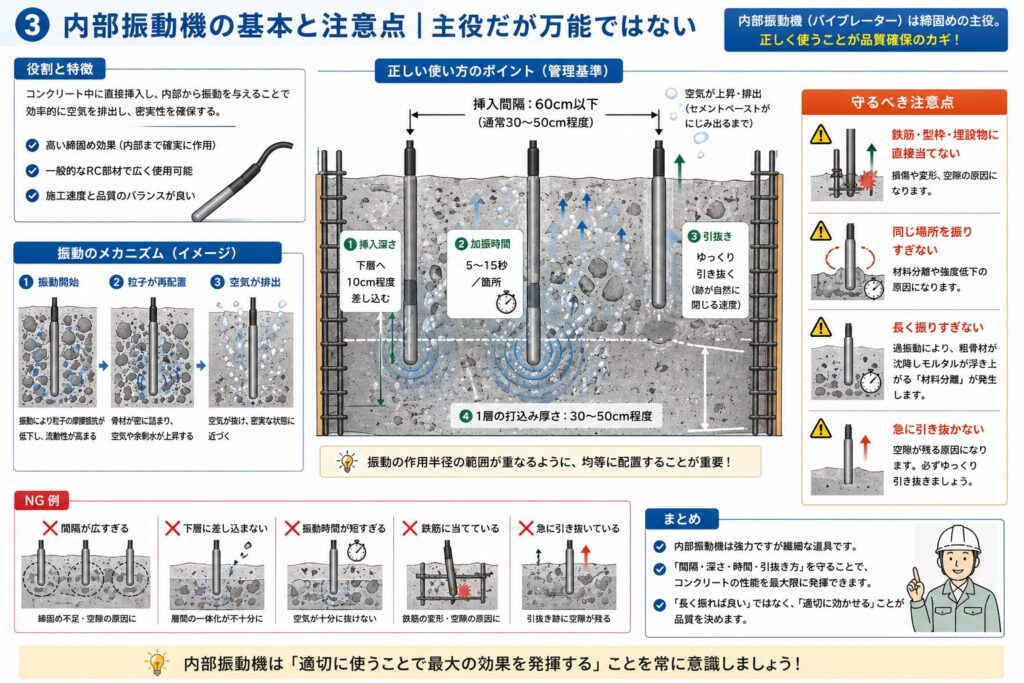

内部振動機の基本と注意点｜主役だが万能ではない

内部振動機（いわゆるバイブレーター）は、締固めの主役です。コンクリート中に直接挿入し、内部から振動を与えることで効率的に空気を排出します。

主な特徴は以下の通りです。

・高い締固め効果（内部まで確実に作用）
・一般的なRC部材で広く使用可能
・施工速度と品質のバランスが良い

しかし、使い方を誤ると品質不良の原因にもなります。

特に重要なのは以下のポイントです。
その効果を最大限に発揮するためには、定量的な管理基準の理解と遵守が不可欠です。

・挿入間隔：60cm以下（通常30〜50cm程度）
・挿入深さ：下層へ10cm程度差し込む
・加振時間：5〜15秒/箇所
・引抜き：ゆっくり（跡が自然に閉じる速度）
・過振動による材料分離に注意
・鉄筋や型枠に直接当てない

現場では「長く振るほど良い」という誤解がありますが、
過振動により粗骨材が沈降し、モルタルが浮き上がる材料分離が発生します。

内部振動機は強力ですが繊細な道具です。適切な時間・間隔・手順で使うことが重要です。

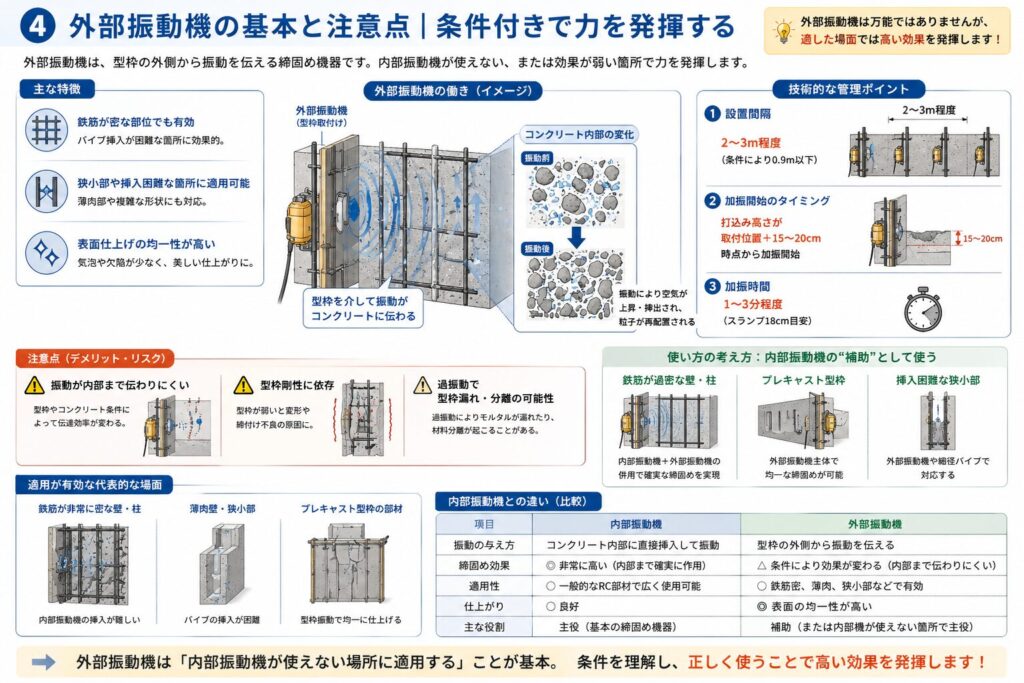

外部振動機の基本と注意点｜条件付きで力を発揮する

外部振動機は、型枠に取り付けて振動を与えるタイプの締固め機器です。内部振動機とは異なり、コンクリートに直接触れず、外側から振動を伝えます。

主な特徴は以下です。
・鉄筋が密な部位でも有効
・狭小部や挿入困難な箇所に適用可能
・表面仕上げの均一性が高い

一方で、適用には注意が必要です。
・振動が内部まで伝わりにくい
・型枠剛性に依存（弱いと変形リスク）
・過振動で型枠漏れ・分離の可能性

技術的な管理ポイントとしては、
・設置間隔：2〜3m程度（条件により0.9m以下）
・加振開始：打込み高さが取付位置＋15〜20cm時点
・加振時間：1〜3分程度（スランプ18cm目安）
が挙げられます。

外部振動機は単独で使うというより、内部振動機の補助として使うケースが多いです。例えば、鉄筋が過密な壁や、プレキャスト型枠などでは有効に機能します。

重要なのは、「内部振動機が使えない場所に適用する」という位置づけです。

外部振動機は“万能ではないが、ハマると強い”機械と理解しておくと実務で使いやすくなります。

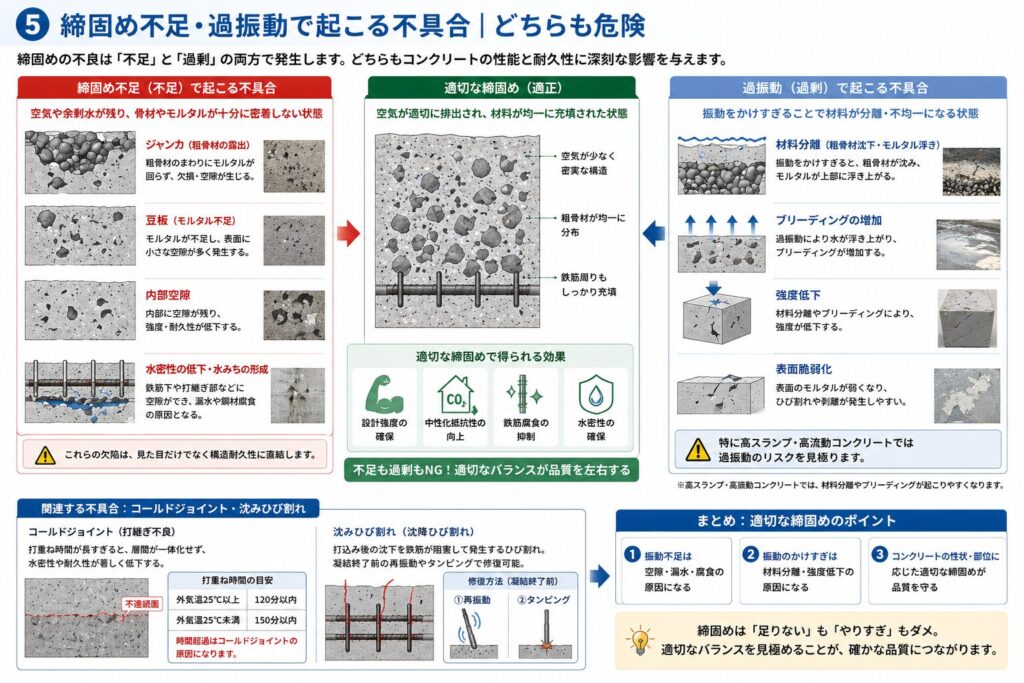

締固め不足・過振動で起こる不具合｜どちらも危険

締固めの不良は、「不足」と「過剰」の両方で発生します。どちらも品質に深刻な影響を与えます。

締固め不足

・ジャンカ（粗骨材露出）
・豆板（モルタル不足）
・内部空隙
・水密性低下

これらは見た目だけでなく、構造耐久性に直結する欠陥です。

過振動

・材料分離（粗骨材沈下・モルタル浮き）
・ブリーディング増加
・強度低下
・表面脆弱化

現場では不足ばかりが問題視されがちですが、実は過振動も同じくらい危険です。

特に流動性の高いコンクリート（高スランプ・高流動）では、過振動の影響が顕著に出ます。

締固めは「足りない」も「やりすぎ」もダメ。このバランス感覚が、施工品質を左右します。

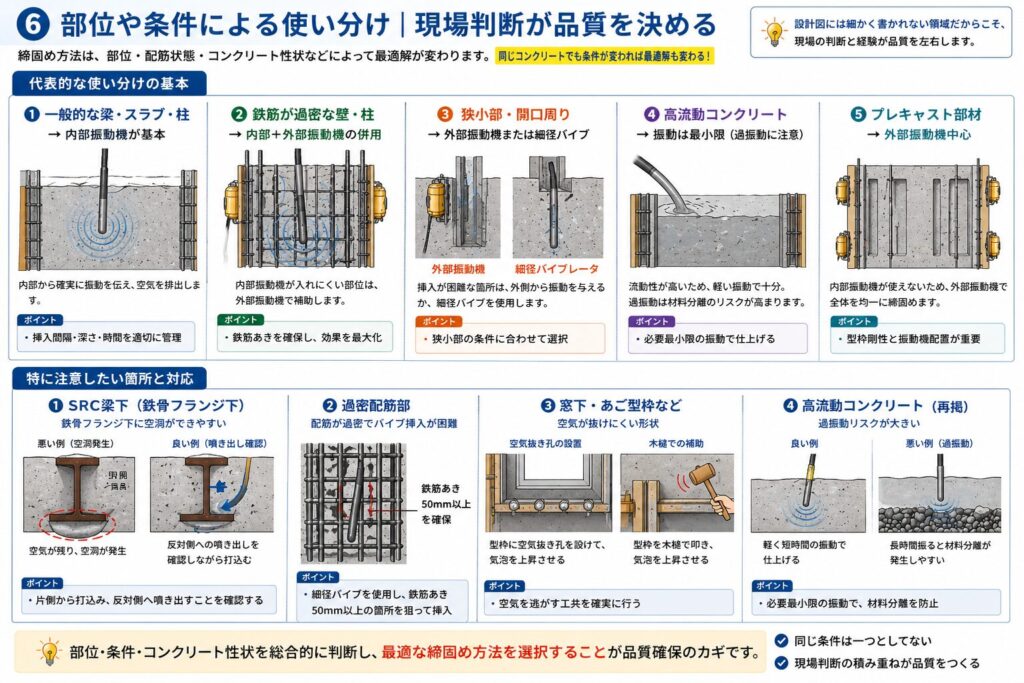

部位や条件による使い分け｜現場判断が品質を決める

締固め方法は、部位や条件によって使い分ける必要があります。

代表的な判断基準は以下です。

一般的な梁・スラブ・柱

→ 内部振動機が基本

鉄筋が過密な壁・柱

→ 内部＋外部振動機の併用

狭小部・開口周り

→ 外部振動機または細径バイブ

高流動コンクリート

→ 振動は最小限（過振動に注意）

プレキャスト部材

→ 外部振動機中心

また、特に注意したい箇所については、下記の通り整理しています。

・SRC梁下
→ 鉄骨フランジ下に空洞ができやすい
→ 反対側への噴き出し確認が重要

・過密配筋部
→ 細径バイブ使用＋鉄筋あき50mm以上を狙う

・窓下・あご型枠
→ 空気抜き孔や木槌併用

・高流動コンクリート
→ 振動は最小限（過振動リスク大）

このように、**「同じコンクリートでも条件が変われば最適解も変わる」**のが締固めの難しさです。

設計図には細かく書かれない領域だからこそ、現場の判断が重要になります。

経験者ほど「ここは軽くでいい」「ここはしっかり入れるべき」といった判断ができるのは、この条件整理が頭に入っているからです。

---

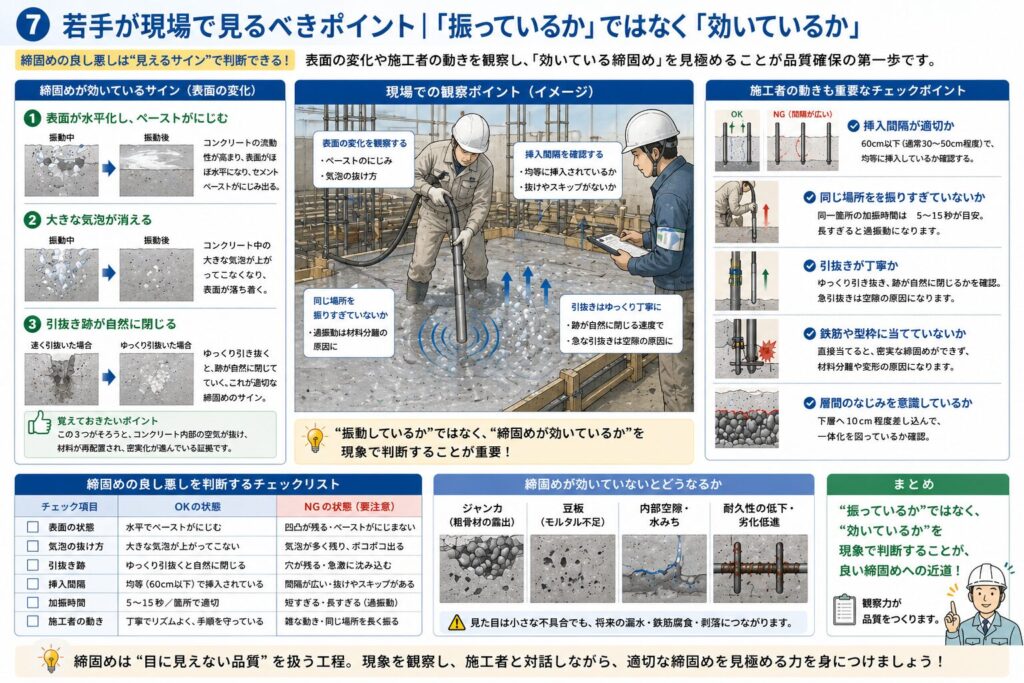

若手が現場で見るべきポイント｜“振っているか”ではなく“効いているか”

若手技術者が現場で意識すべきなのは、「振動しているか」ではなく、「締固めが効いているか」です。

具体的には以下の観点で見ると理解が深まります。

・気泡の抜け方（表面の変化）
・コンクリートの沈下・安定の様子
・打込み層間のなじみ
・型枠からのモルタル漏れ

また、施工者の動きも重要なヒントです。

・挿入間隔が適切か
・同じ場所を振りすぎていないか
・引抜きが丁寧か

これらを観察することで、「良い締固め」と「悪い締固め」の違いが見えてきます。

締固めが効いているサインは以下です。

・表面が水平化し、ペーストがにじむ
・大きな気泡が消える
・引抜き跡が自然に閉じる

締固めは目に見えない品質を扱う工程だからこそ、“現象で判断する力”が重要になります。

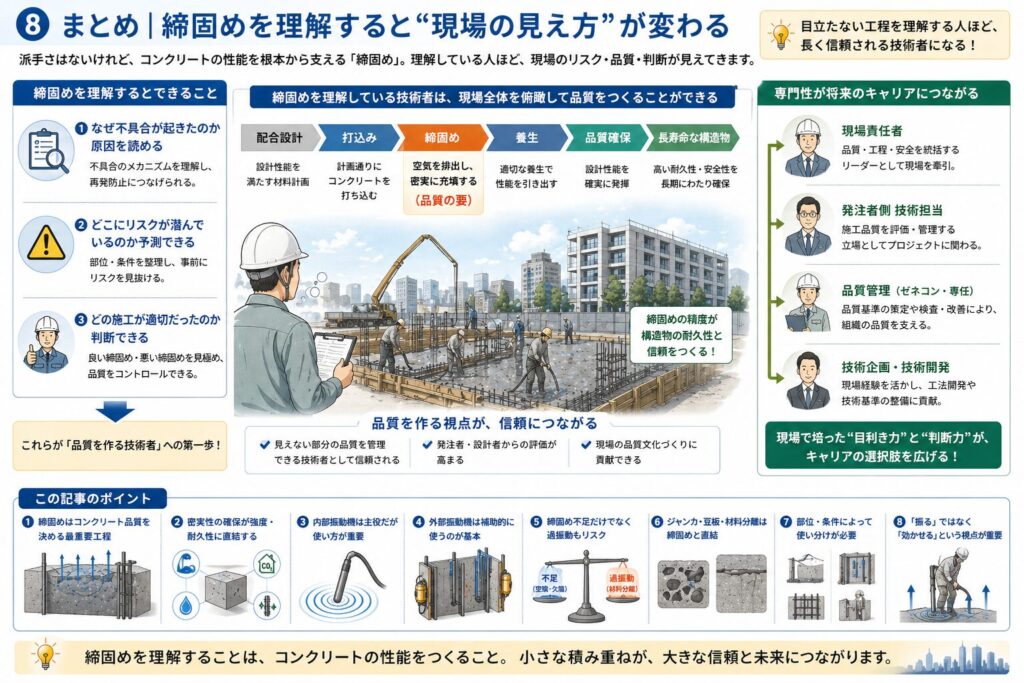

まとめ｜締固めを理解すると“現場の見え方”が変わる

締固めは派手な工程ではありません。しかし、コンクリートの性能を根本から支える、極めて本質的な工程です。

この工程を理解しているかどうかで、現場の見え方は大きく変わります。

・なぜ不具合が起きたのか
・どこにリスクが潜んでいるのか
・どの施工が適切だったのか

こうした判断ができるようになると、単なる施工管理から一歩進み、「品質を作る技術者」に近づいていきます。

そして、こうした“目立たないが本質的な工程”を理解している人ほど、長い目で見て現場から信頼される存在になります。

結果として、現場責任者、発注者側の技術担当、品質管理、技術企画といったポジションへの広がりも見えてきます。

もし今の環境でそうした力が正当に評価されていないと感じるなら、「技術力が評価される環境とは何か」を一度考えてみるのも一つの選択肢です。

この記事のポイント

・締固めはコンクリート品質を決める最重要工程
・密実性の確保が強度・耐久性に直結する
・内部振動機は主役だが使い方が重要
・外部振動機は補助的に使うのが基本
・締固め不足だけでなく過振動もリスク
・ジャンカ・豆板・材料分離は締固めと直結
・部位・条件によって使い分けが必要
・「振る」ではなく「効かせる」という視点が重要
